離心風機葉輪的修理與軸流風機葉片的修理說明

離心風機葉輪與軸流風機葉片經過長時間的運轉，一定會出現不同情度的磨損或損壞的。

離心風機葉輪與軸流風機葉片損壞輕的會出現出風量減少，影響生產。嚴重的會導致一個生產線全部停止動轉。

那么，離心風機葉輪與軸流風機葉片出現磨損我們要怎樣進行維修處理呢？

今天小編在網上整理了一些葉輪修理的知識，希望可以和各位一起學習。

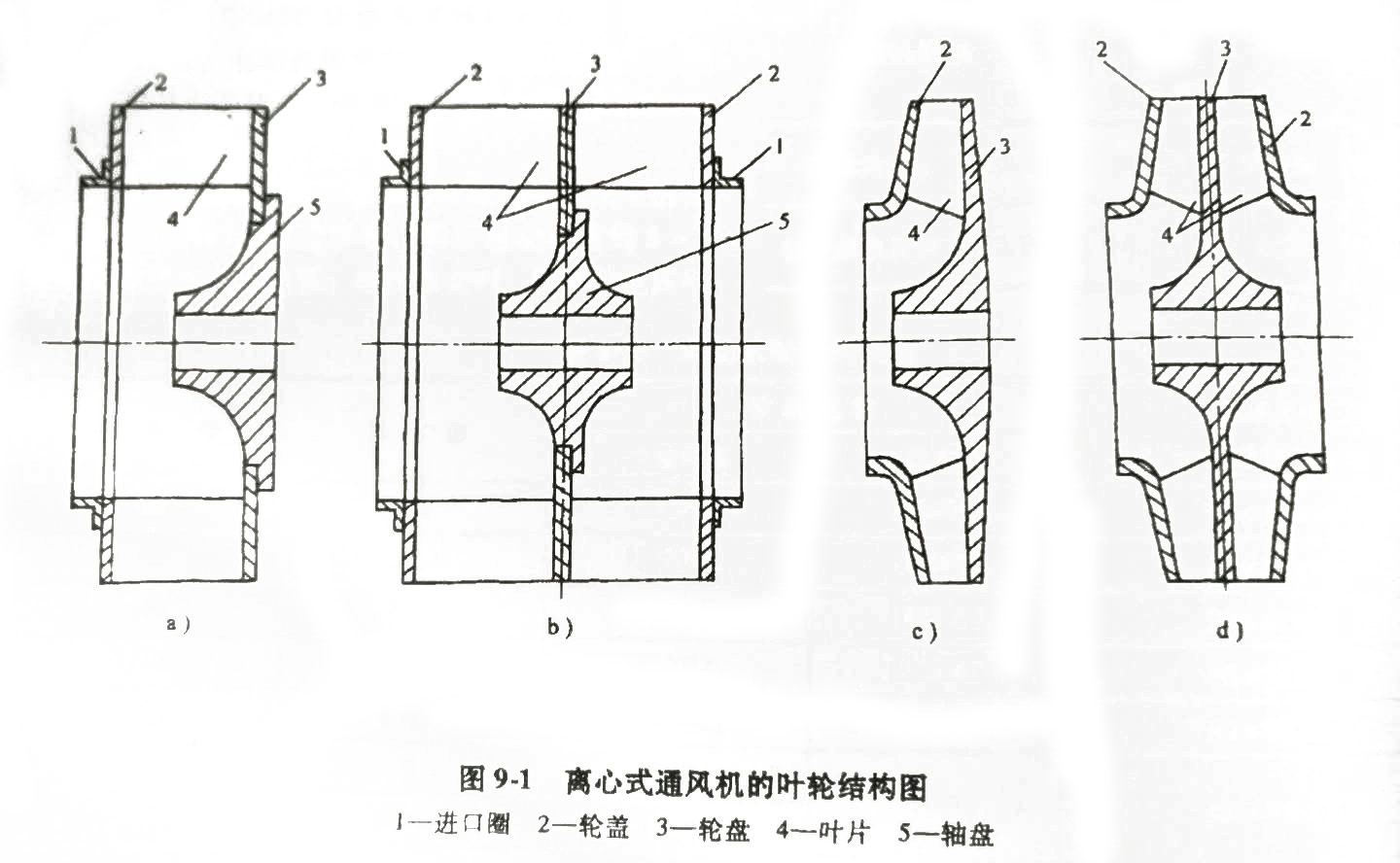

離心風機和低壓離心鼓風機的葉輪結構圖如圖9-1所示。

根據進氣口數的不同葉輪分為單吸和雙吸兩種;

還可根據輪盤與軸盤的結合不同，又分為鉚盤和鍛盤（輪盤與軸盤鍛成一體）。

軸流風機的葉輪結構圖如圖9-2所示。圖9-2中為安裝角。

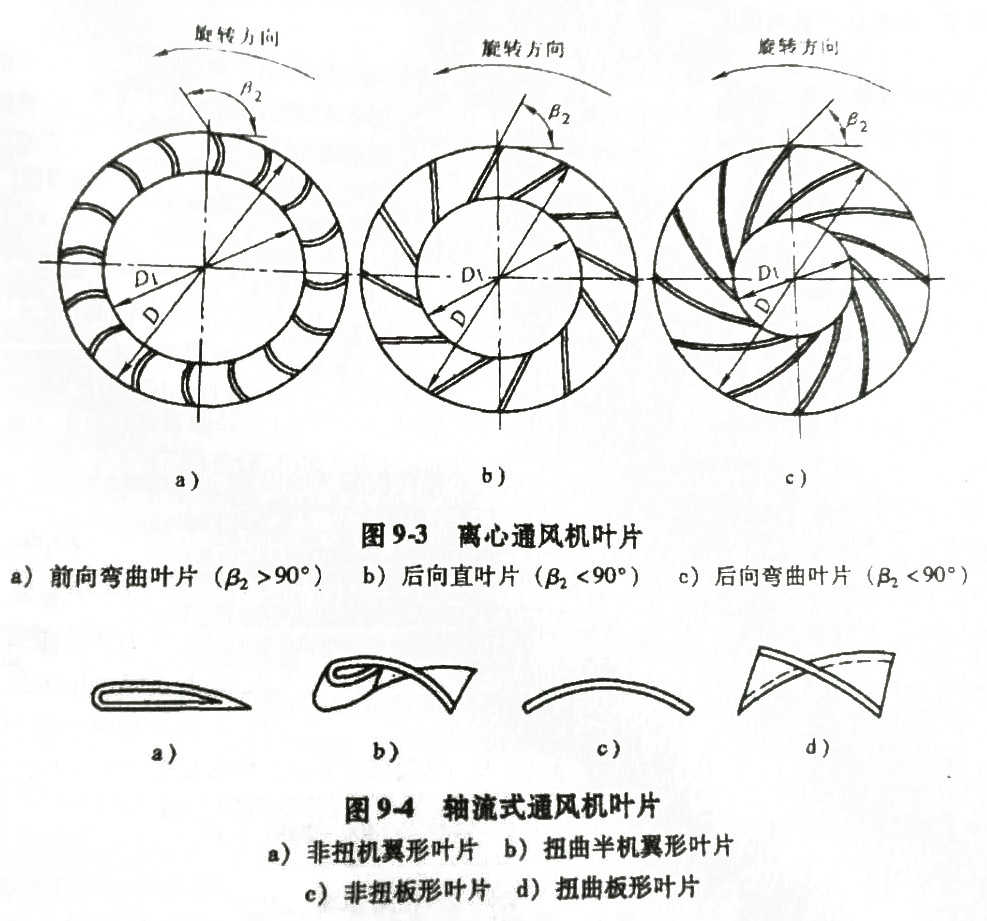

離心風機和低壓離心鼓風機的葉片結構圖見圖9-3，軸流風機的葉片見圖9-4。

離心風機葉輪是轉子中較易磨損的機件。

它所輸送的氣體中含硬性顆粒越多，則磨損越快。

如排送煙氣或煤粉的葉輪，常在短期內就被磨損報廢。

如果磨損過多時，不僅會引起風機的劇烈振動，還可能發生事故。

放葉輪不僅要定期檢修，有時還要更換新葉輪。

離心式通風機葉輪的缺陷及其檢查與修理方法，請查看：風機機械性能故障分板及消除方法

更換個別葉片或制造新葉輪的葉片時，需注意葉片的材料。

一般葉片是用碳素結構鋼鋼板制成，對于有特殊要求的風機葉片，也有用鋁板制成的。

當鼓風機葉輪圓周速度較高時，常采用優質碳素結構鋼鋼板或合金結構鋼鋼板等制成。

在剪切葉片時，注意葉片的出口端邊緣應與制造葉片的鋼板壓延紋路方向相一致，見圖9-5。

葉片通常是由壓型胎壓成。

若由錘擊而成時，必須注意保持葉片表面的光滑和表面彎曲半徑的大小。

對于接葉輪，若制造葉片折邊有困難，則可酌情改為焊接葉輪。

裝配葉輪上的葉片時，應先將葉片逐一稱過，將質量相等或相差較少的葉片安放在葉輪輪盤的對稱位置上，借以減小葉輪的偏心，從而減小離心風機葉輪的不平衡度。

鉚接葉輪的葉片與輪蓋和輪盤（軸盤）的對應孔，最好配鉆或配鉸。

葉片位置安裝正確與否，對風機性能影響較大，故在安裝葉片時必須符合下列各項規定。

1）離心風機的葉輪出口端相對氣流角β2允差為+1°（后向葉輪β2 < 90°），-1°（前向葉輪β2 > 90°）。

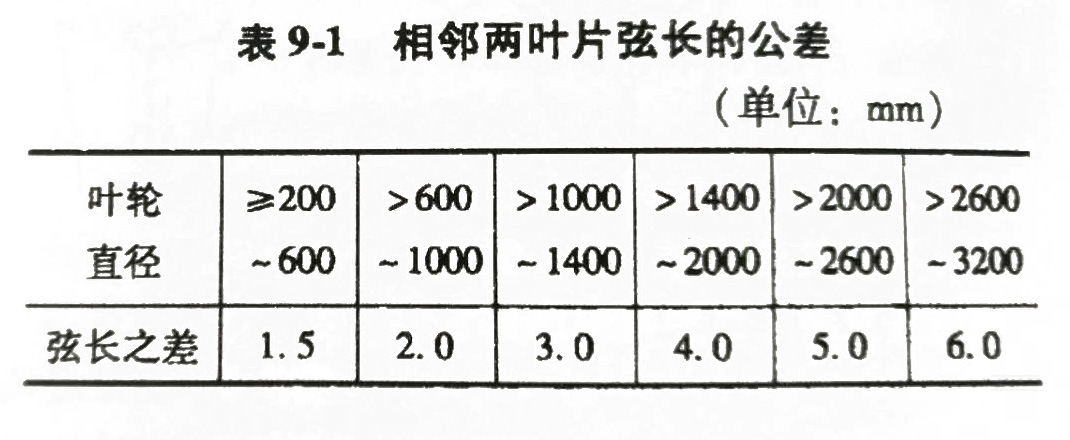

2）離心風機葉片的垂直度公差為1:100。兩相鄰葉片出口端弦長之差不應超過表9-1中的規定。

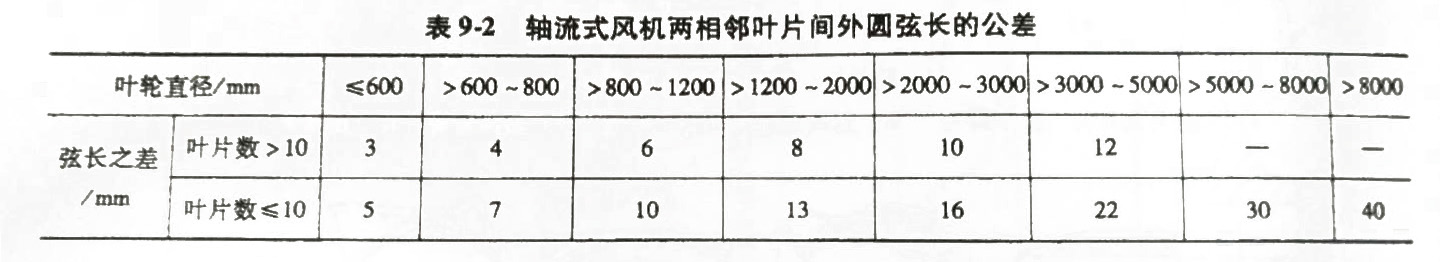

3）軸流風機葉十片成形后，扭曲角度公差為+1°兩相鄰葉片間外圓弦長之差不應超過表9-2中的規定。

對于制成的葉輪，需將葉片的進口和出口處的毛刺除掉，清掃葉道，并進行修整，然后根據葉輪結構及需要來進行動、靜平衡校正。

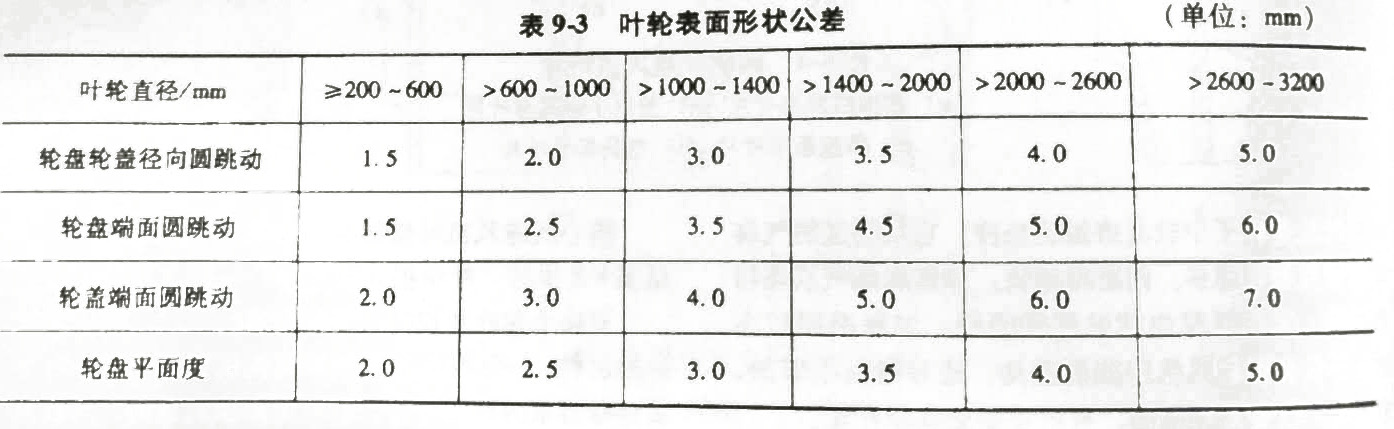

離心風機葉輪的表面形狀和位置公差不應超過表9-3中的規定。
